一、ESD/EMI解决方案

(一)关于ESD/EMI介绍

(1)ESD 是指当两个主体静电势有差异时产生的静电荷传输。这种突然放电可能是由于直接接触或静电场的产生而引起的。尽管 ESD 对人体的伤害并不多见，但对敏感电子器件却是致命的。各种端口比如HDMI，图像芯片采用几何尺寸非常小的硅片制造，对ESD 非常敏感。大多数这类图像芯片内部均集成了 ESD 保护；但是，这种措施仅能提供受控制造环境中的保护。在现实世界中，用户经常接触像 HDMI 这类接口，因此会引起 ESD。

IEC 61000-4-2 标准中定义了各种破坏程度，如表1

IEC 61000-4-2 标准参考人体模型(HBM)，效仿人体的各种 ESD 现象。这个完整的 ESD 标准为用户提供了各种测试方法、 环境和测试程度。 表 1 列举了IEC 61000-4-2 的四种测试程度。消费电子一般根据IEC 61000-4-2 规范的四级测试：8 kV 接触和 15 kV 空气ESD。该测试中静电脉冲上升时间小于 1 ns，达到最大峰值电流 50%的延时时间为60 ns。尽管ESD 脉冲持续时间短，其电压和电流幅度足以破坏敏感的 IC。

(2)电磁干扰（Electromagnetic Interference 简称EMI），是指电磁波与电子元件作用后而产生的干扰现象，有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合(干扰)到另一个电网络，在高速PCB及系统设计中，高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。

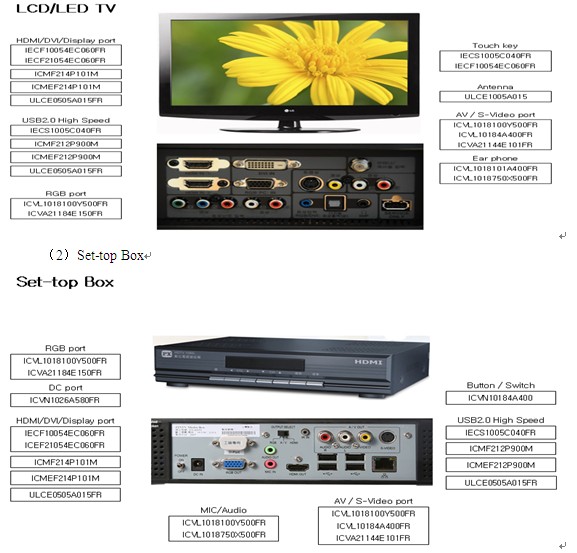

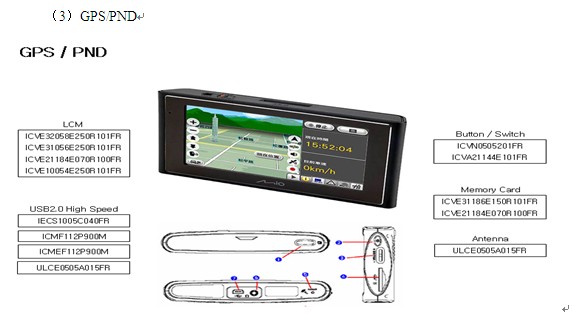

（二）产品应用
