特性参数
功率MOSFET是我们最熟悉的绿色社会开拓者。它们能帮助我们创建低损耗系统。最新工艺和小型封装能帮助您提高系统效率，缩小系统尺寸，从而创建终极低功耗驱动。（通用开关功率MOSFET、汽车功率MOSFET、IPD、电池功率MOSFET、通用放大器功率MOSFET）
最大额定参数

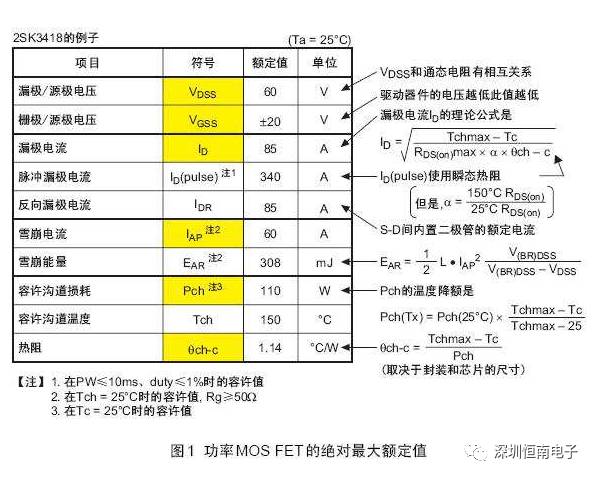

最大额定参数，所有数值取得条件(Ta=25℃)
VDSS 最大漏-源电压
在栅源短接，漏-源额定电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。根据温度的不同，实际雪崩击穿电压可能低于额定VDSS。
VGS 最大栅源电压
最大栅源电压VGS额定电压是栅源两极间可以施加的最大电压。设定该额定电压的主要目的是防止电压过高导致的栅氧化层损伤。实际栅氧化层可承受的电压远高于额定电压，但是会随制造工艺的不同而改变，因此保持VGS在额定电压以内可以保证应用的可靠性。
ID-连续漏电流

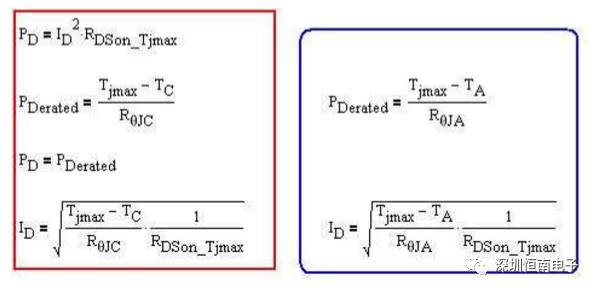

ID定义为芯片在最大额定结温TJ(max)下，管表面温度在25℃或者更高温度下，可允许的最大连续直流电流。该参数为结与管壳之间额定热阻RθJC和管壳温度的函数：
ID中并不包含开关损耗，并且实际使用时保持管表面温度在25℃（Tcase）也很难。因此，硬开关应用中实际开关电流通常小于ID 额定值@ TC = 25℃的一半，通常在1/3～1/4。补充，如果采用热阻JA的话可以估算出特定温度下的ID，这个值更有现实意义。
IDM --脉冲漏极电流
该参数反映了器件可以处理的脉冲电流的高低，脉冲电流要远高于连续的直流电流。定义IDM的目的在于：线的欧姆区。对于一定的栅-源电压，MOSFET导通后，存在最大的漏极电流。如图所示，对于给定的一个栅-源电压，如果工作点位于线性区域内，漏极电流的增大会提高漏-源电压，由此增大导通损耗。长时间工作在大功率之下，将导致器件失效。因此，在典型栅极驱动电压下，需要将额定IDM设定在区域之下。区域的分界点在Vgs和曲线相交点。
