深圳市恒南电子有限公司

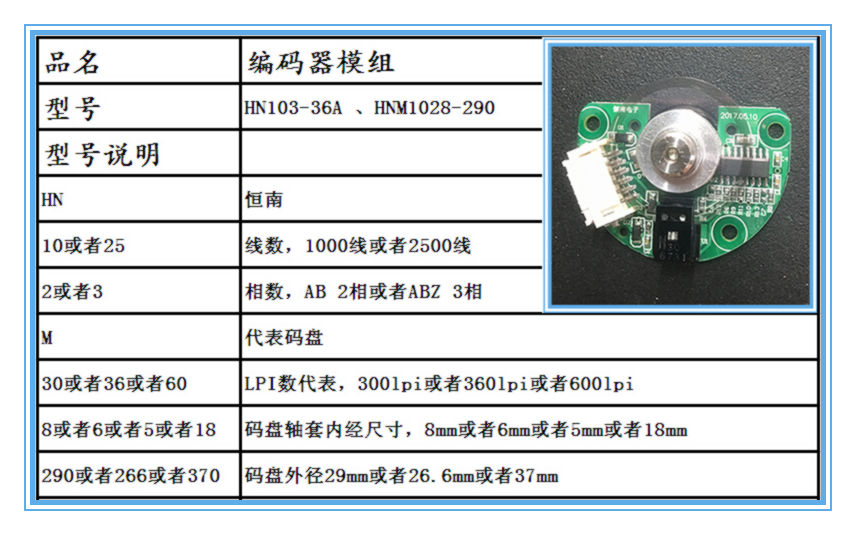

编码器模组规格书

l  应用：工业步进电机伺服电机、打印机、特种缝纫机、数控机床，各种自动化设备。

l  主要特征：防雷保护，防反接，防静电，安装方便，有固定孔位，所有器件采用工业级质量可靠，输出波形稳定，可承受高低温下启动。

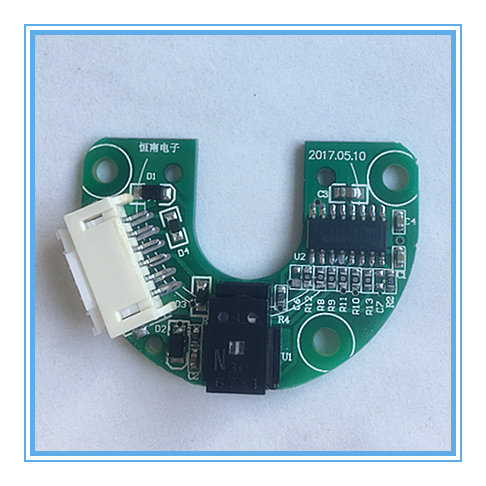

l  编码器模组：输出方波 AB信号四路输出。

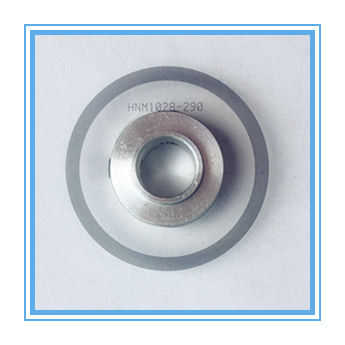

l  码盘：分辨率1000线，实心轴经Ф8 mm，铝制法兰和壳体、菲林片，牢固可靠性高，高低温下不会变形脱落。

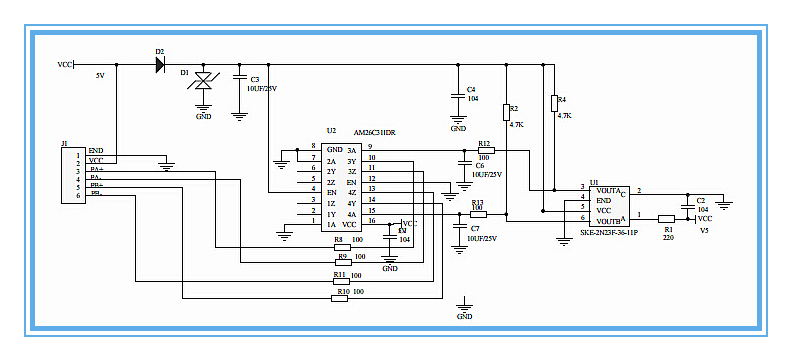

线路图

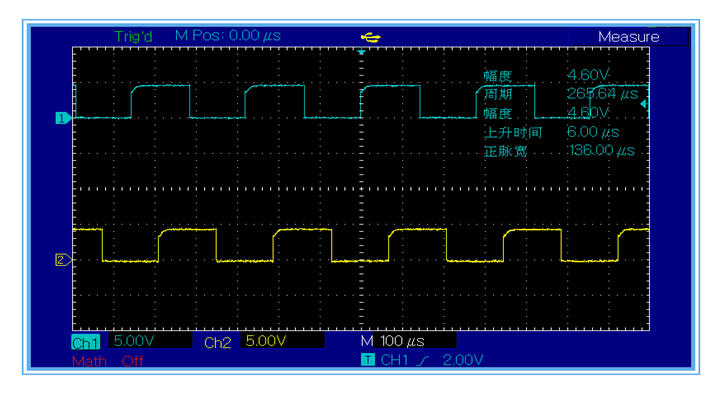

输出波形图

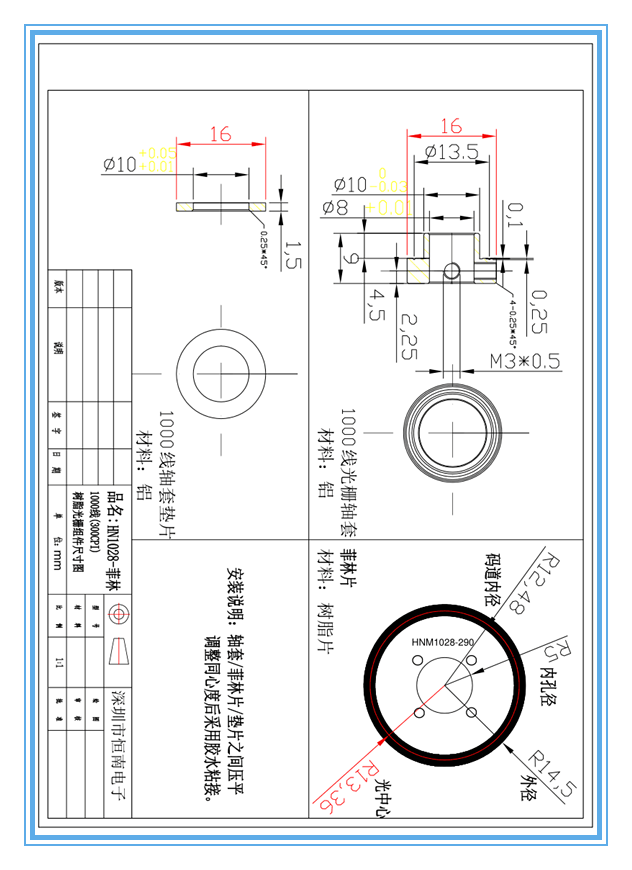

码盘图纸

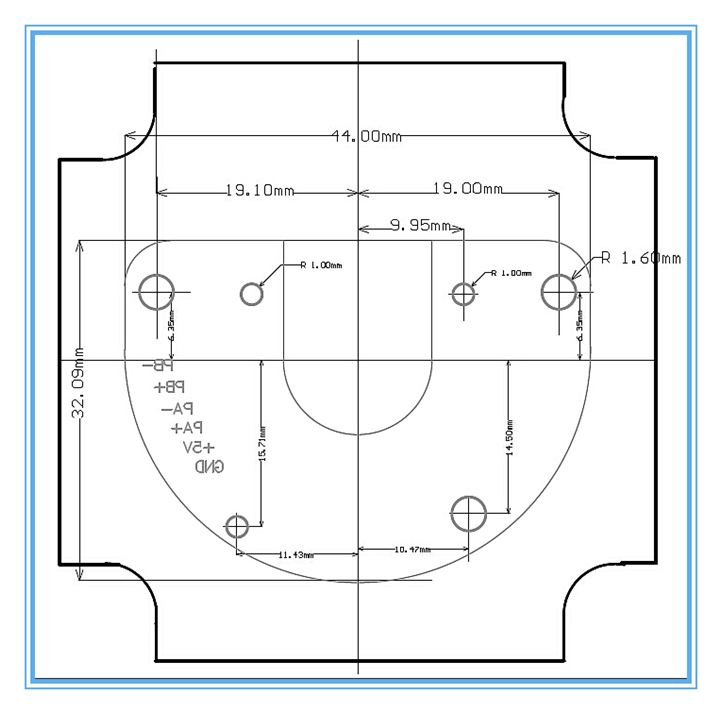

安装图
