深圳市恒南电子有限公司

编码器模组规格书

l  应用：工业步进电机伺服电机、打印机、特种缝纫机、数控机床，各种自动化设备。

l  主要特征：防雷保护，防反接，防静电。安装方便，有固定孔位，所有器件采用工业级质量可靠，输出波形稳定，可承受高低温下启动。

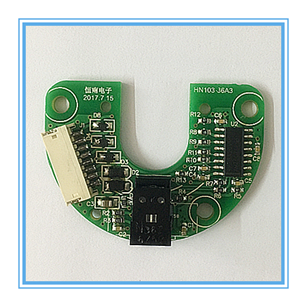

l  编码器模组：输出方波 ABZ信号六路输出。

l  码盘：分辨率1000线，3相，内径8mm，外径26.6mm，盘片内径10mm，高度7mm，法兰直径14mm，Z相宽0.014mm。

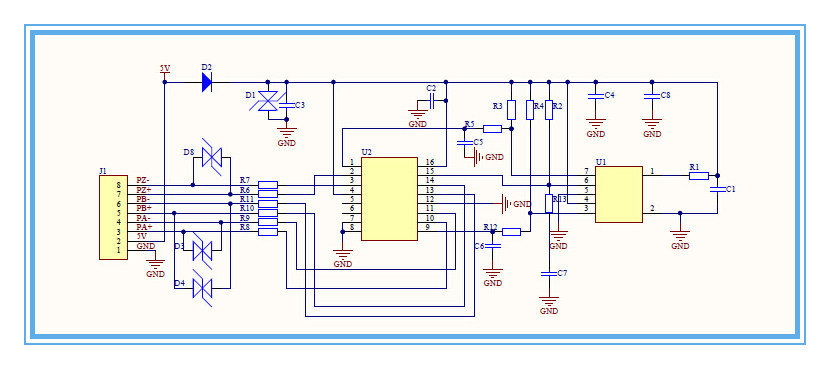

线路图

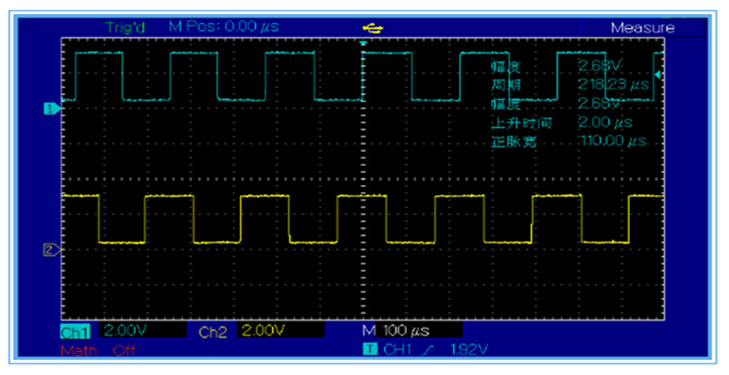

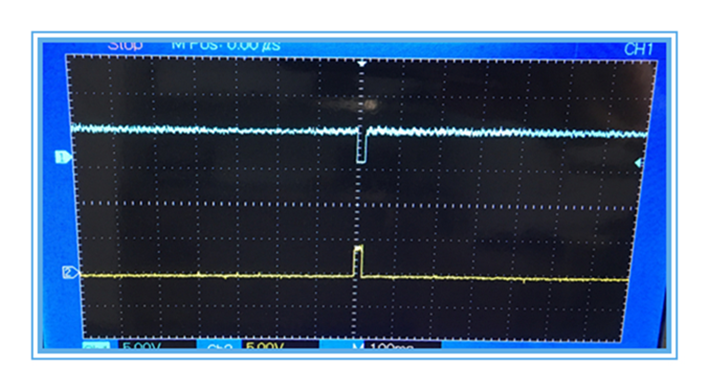

输出波形图

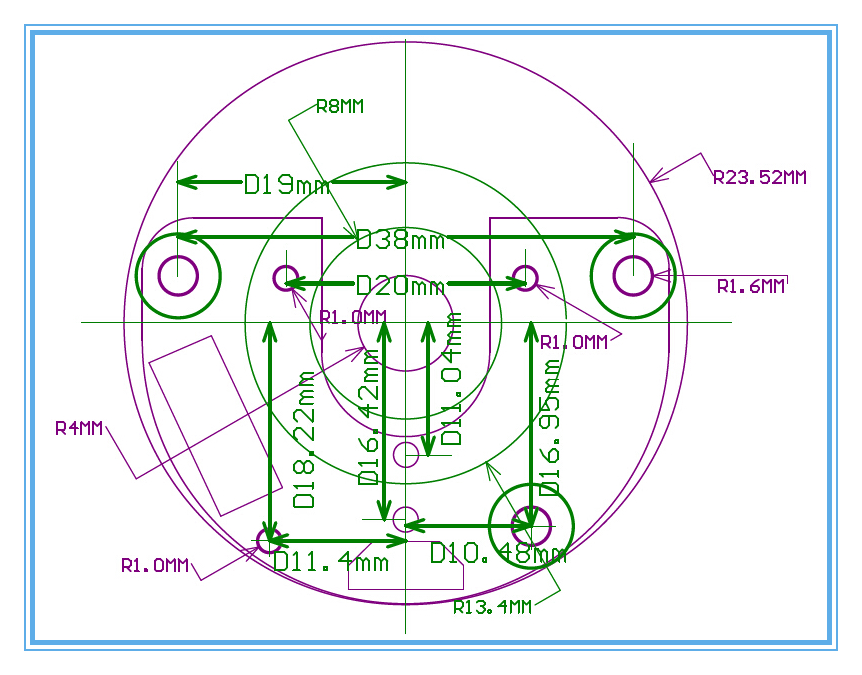

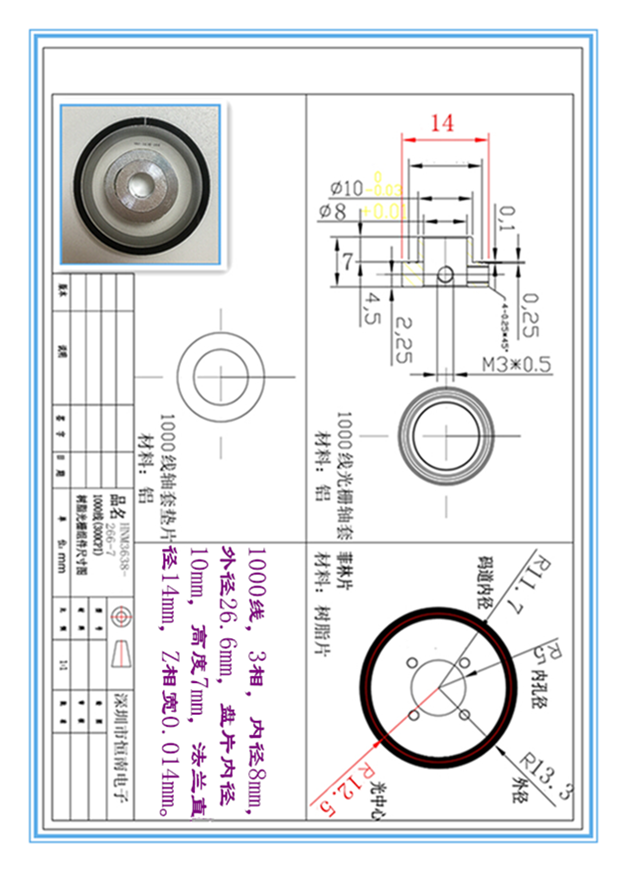

码盘图纸

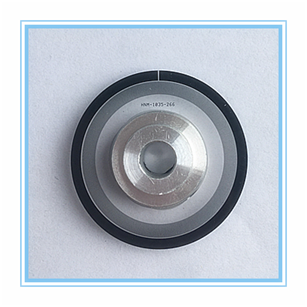

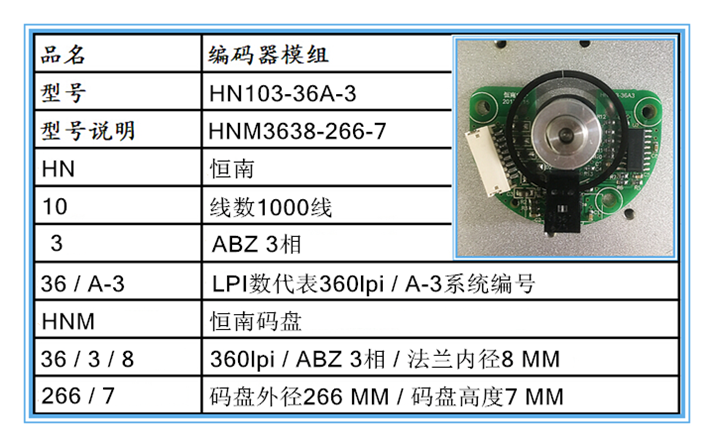

码盘规格书

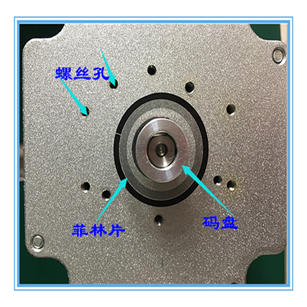

 1.把码盘放在电机上。

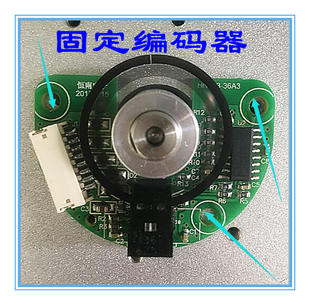

2.编码器模组固定在电机上。

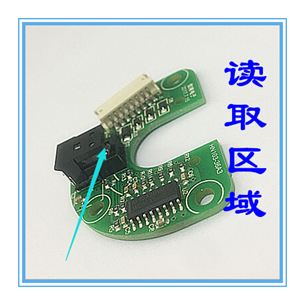

3. 使菲林片位于读取区域上。

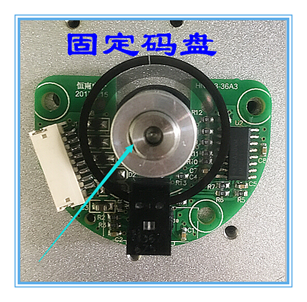

4.上下调整码盘位置，使菲林片位于编器读取区域内的中上部，固定码盘。

安装图
